Nada nuevo bajo el sol - Magnum Floating

Fe de erratas: El señuelo Rapala original que aparece en la presente nota, y del cual copio el ángulo de la paleta se trata de un Rapala Shallow Magnún y no como indico en el texto Floating Magnum.  La paleta que fabrico sí corresponde a la del Floating.

Gracias Marcelo Santile por acercarme el error en la nota....


Vino el frío y con eso a mermado la actividad en torno a la pesca, parece que también me ha afectado en lo referente a producción de trabajos para este espacio....


A Continuación intentaré mostrar como fueron terminadas las tallas de la nota anterior  "Fotografiando la intuicion" , sin sumar, desde el punto de vista constructivo,  nada nuevo bajo el sol....






La idea parte de clonar un Floating Magnum de Rapala, para lo cual he tallado algunos cuerpos usando una trincheta y algunas lijas y es lo que narro en la nota citada.


Como cuento con un original, tomé las medidas de la paleta, aunque esta versión que tengo tiene la paleta un tanto distinta a la original que fabricaré y me limitaré solo a tomar las dimensiones y el ángulo de inclinación.



La paleta original acusa 20 mm en mi calibre, con lo cual corto un acrílico de 3mm de espesor, pero como recaudo con un 10% mas grande para poder ajustar bien la medida

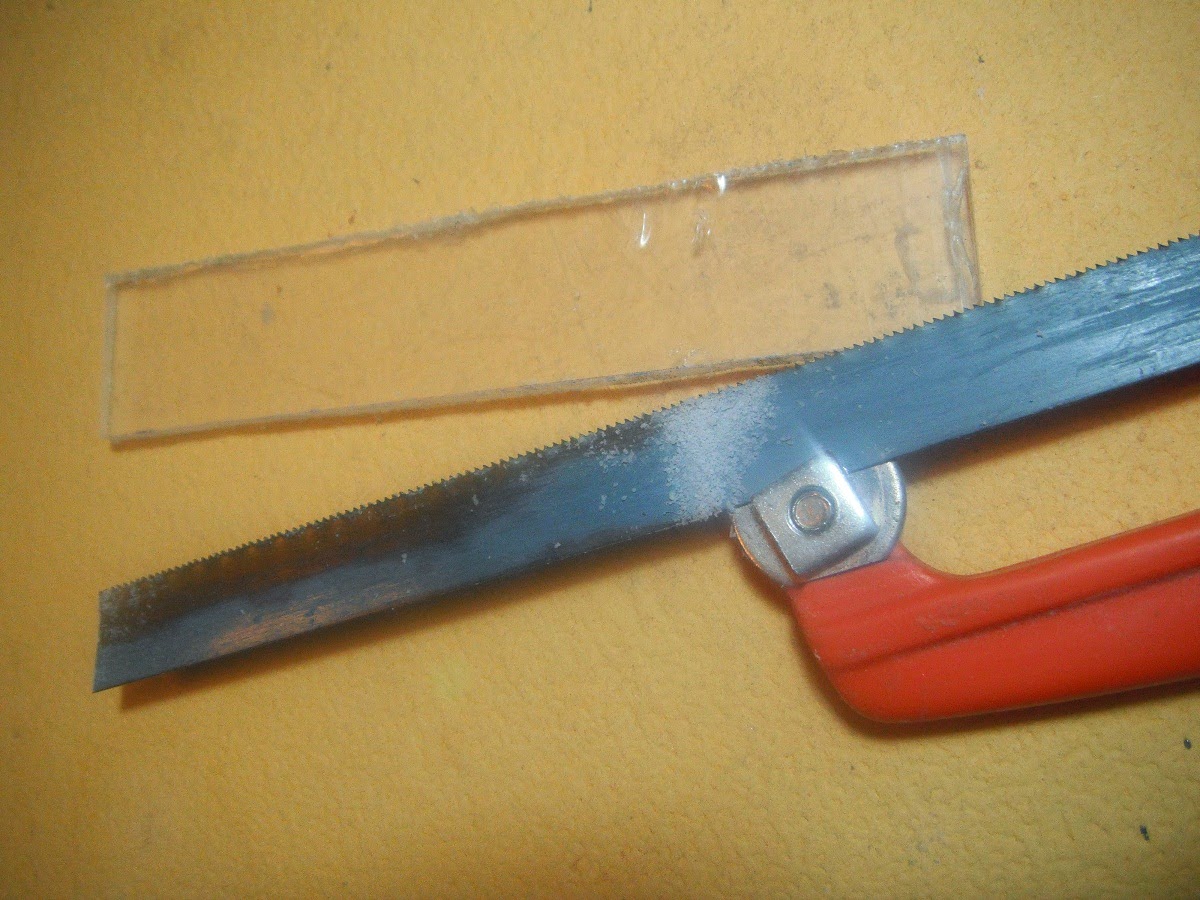

Hoja de sierra mediante, corto un rectángulo de donde sacaré dos paletas.



Con el uso de una falsa escuadra tomo el ángulo de inclinación de la paleta.


Y mido aproximadamente donde se produce el vértice de ese ángulo.


Tomo el acrílico en una morsa de muelas bien planas para que no me genere marcas en la superficie, dejando un poco mas larga la paleta para tener como siempre posibilidades de ajustar la medida con mas precisión.

Con muy poco calor el acrílico se torna maleable y da la posibilidad de doblarlo con facilidad. Si el calor es excesivo se formaran burbujas de aire internamente que son imposibles de eliminar. Estas burbujas no inhabilitan para nada su utilización, pero será imposible pulir la paleta y finalmente lograr que quede prolija. Así que paciencia....


Por comparación, que no es otra cosa que medir, ya que medir es comparar con un patrón pre establecido, puedo ver que el ángulo que arroja mi falsa escuadra es el correcto.



Ahora trataré de hacer una plantilla de cartón copiando la forma de la paleta original. Para ello con un sacabocados hago un agujero para que no me moleste la toma de línea y poder apoyar bien el cartón en la paleta.


Apoyando la paleta y copiando el contorno...




Con la trincheta corté solo la parte de la paleta que apoya sobre el cartón.



El proceso de doblado del acrílico ha hecho que el acrílico pierda el film protector, con lo cual para dibujar la paleta desde la plantilla, previamente forro la pieza doblada con cinta de papel



Dibujo la paleta y con el disco de lijas montado en el ya imprescindible motor de lavarropas aproximo la forma



La forma definitiva la doy con limas de matricero que ademas de precisión dejaran los cantos casi sin rayas y a punto de ser pulidos


Corto el excedente en la parte que va tomada al cuerpo del señuelo.


Luego de medir bien el eje del cuerpo, dibujo y hago la ranura para alojar la paleta. Para esto realice los dos cortes longitudinales de la ranura con la hoja de sierra y luego termino de aproximar la medida con las limas de matricero.



Ahora resulta mas fácil saber como será la paleta en esta sección.


Paleta cortada y montada provisoriamente.



Ahora con lijas N°80 redondeo la parte de abajo de la paleta para lograr la convexidad.


Y con la ayuda de una fresa montada en un mini torno sobre la cara de arriba hago la cara cóncava.


Comienzo la etapa de pulido, cambiando de lijas, partiendo de una N°100, luego 180; 220 y asi sucesivamente hasta llegar a una N°400



Termino de pulir con pasta gruesa y fina y este es el resultado.



Paleta presentada.


A continuación trazo la línea ventral donde cortaré para alojar el alma de alambre de acero inoxidable, o sea a partir de este paso repito lo que comúnmente se hace para armar este tipo de señuelos de cuerpo de madera, con la salvedad que este modelo no lleva contrapeso de plomo.


Higo la ranura con la hoja de sierra, pero la ensancho con una fresa de 2 mm para poder alojar el alambre del alma que en este caso será de 1,5 mm


La ubicación del triple de la panza la copie del original, usando un boligrafo y el infaltable "ojímetro"


Ahora si llega el momento de doblar el alma de alambre, que como comenté mas arriba es de acero inoxidable de 1,5 mm de diámetro, pero bastante dúctil.


Como siempre, comienzo doblando la toma ventral, para lograr que todo el alambre quede a la mayor profundidad posible dentro del cuerpo del señuelo y me resulta mas fácil calcular bien la posición de esta toma.


O sea doblo el alambre a 90° y lo introduzco de forma que entre bien al fondo de la ranura.


Después con la pinza de puntas marco hasta donde sobresale la toma del cuerpo.


Ese es efectivamente el largo de la toma.


Retirando el alambre del cuerpo me resulta mucho mas fácil terminar de doblarla.



Ahora es el turno de doblar la toma de la cola, para eso vuelvo a introducir el alambre en el cuerpo a fin de poder medir el largo del alma.


Con la ayuda de una pinza hago un pequeño doblés bien al ras del cuerpo que me indicará donde comienza la cuerva de la toma.



Con la pinza de puntas y previo retirar nuevamente el alambre, doblo la toma.



Y algo parecido debo hacer en la cabeza, para fabricar la toma de línea. Presento el alambre en la ranura, marco donde comienza la curva de la toma, retiro el alambre y doblo con pinza de puntas.



Alma terminada, solo resta cortar el sobrante de alambre que viene desde la toma de línea. El corte lo hago generalmente antes de que comience la toma del medio.


Alma ya montada a la espera de montar la paleta.


Para poder montar la paleta, previamente debo hacerle una ranura para dejar paso al alambre de la toma de línea hasta el centro de la misma. Este paso es de fundamental importancia, sobre todo por la precisión que requiere esta ranura, ya que de ello depende que esta quede bien centrada en el cuerpo y no se debilite por demás.

Podría realizar esta ranura antes de pulir el acrílico, pero corro el riesgo de partir una de estas patas que se forman con la ranura en el proceso de pulido. Si bien e cierto que la ranura debilita la paleta, una vez que la esté bien pegada a la madera y al alambre de la toma queda bien firme.


Aproximando la paleta.


Paleta montada


El conjunto está terminado, solo falta pegar todo con la consabida fórmula de La Gotita y bicarbonato de sodio.





Pego primero el alma de acero y por último la paleta. Cuando pego el alma trato de no completar la ranura con el pegamento dejando lugar para poder aplicar masilla poliester que dará mejor terminación al cuerpo.


Generosa capa de masilla poliester aplicada.



Masilla lijada con lija N°100


Una vez masillado y repasado los cuerpos con lija N°400, empapelo la paleta para comenzar a sellar la madera con masilla colorada a la piroxilina.



Preparo la masilla diluida al 100% en thinner de primera calidad. Generalmente aplico este producto con soplete, pero en este caso porque son pocos señuelos la apliqué a pincel para evitar el engorroso trabajo de limpieza que implica mantener la pistola bien limpia.






Una vez bien seca la masilla, me gusta para que la superficie quede bien prolija, pasarle una lija al agua N°400 bien mojada. Es un trabajo que requiere muy poco tiempo y deja una superficie optima para aplicar la pintura que en este caso, como en casi todos, serán colores en acrílico y para terminar barniz acrílico Glasurit.... o sea.....nada nuevo bajo el sol....

Trabajo terminado....








Un paliativo para cuando la paleta se llena de burbujar por sobre calentamiento: pintarla con marcadores indelebles.




Les debo mejores fotos del trabajo terminado, pero sobre todo las rigurosas fotos de capturas!

Espero sea en el corto plazo!

Buena Pesca!
